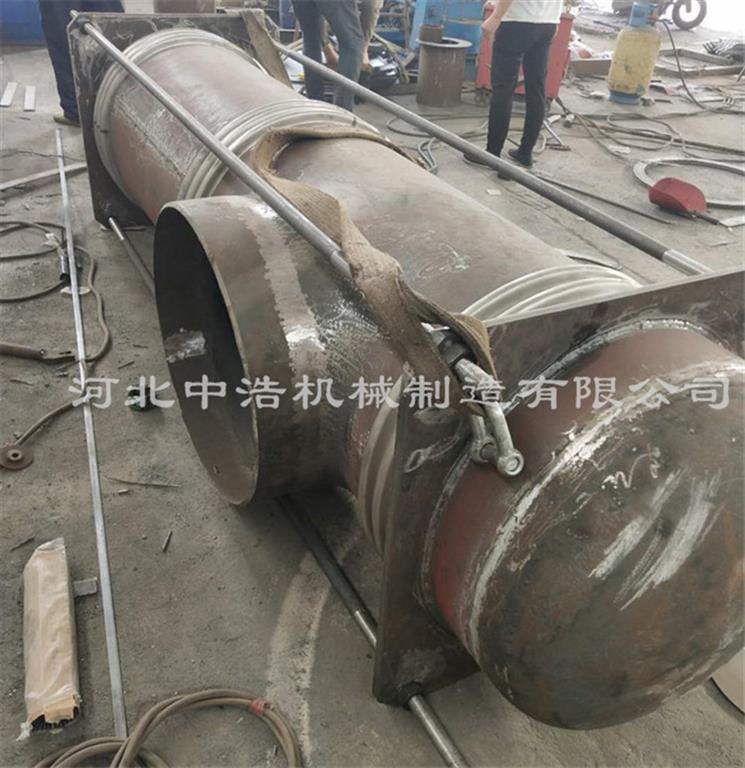

TQP曲管壓力平衡式波紋補償器主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力。該補償器為波紋管式結構，內由壓力平衡波紋和補償波紋組成，通過平衡波紋補償器的壓力，解除平衡波紋補償器以及管道的自身推力。曲管壓力平衡式補償器（TQP）從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。壓力平衡型補償器能補償管道系統中的軸向位移，內壓推力自身平衡，本產品應用于不宜設置固定支架的高物位置管線中。

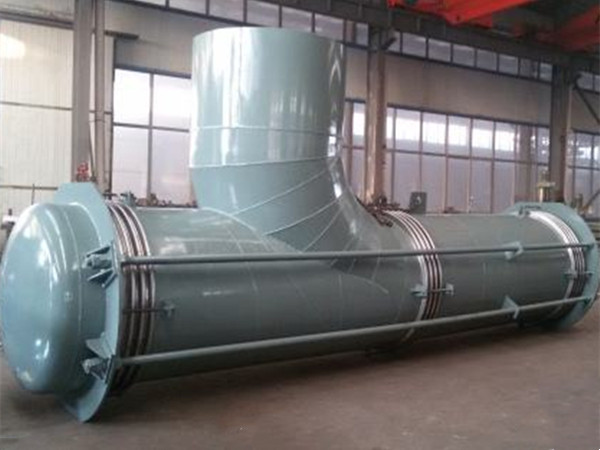

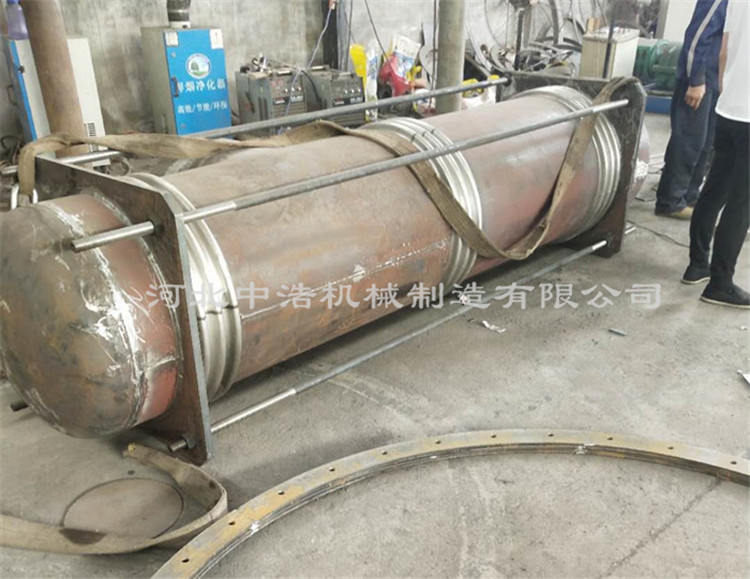

    曲管壓力平衡式補償器（TQP）的前部（通道端）有兩個工作波紋管，后部（平衡端）有一個平衡波紋管。當彎曲管段產生橫向位移時，大拉桿上的球面螺母絲繞球面墊圈轉動。同時大拉桿承受內壓推力。平衡波紋補償器通道端的兩個波紋管可以補償彎曲管段產生的橫向位移，平衡端的平衡波紋管可以補償直管段的軸向位移。

    曲管補償器安裝使用注意事項：

1、曲管壓力平衡式波紋補償器（膨脹節）一般應用在架空的直管線上，水平安裝。

2、曲管壓力平衡式波紋補償器（膨脹節）安裝完后，所有的拉桿須拆除。

3、為減少波紋管膨脹節對支座的彈性反力，在安裝前可對此類波紋管膨脹節進行預拉或預壓（可通過調整其上的拉桿實現）。

    平衡波紋補償器常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統，且能吸振降噪，_設備正常運行。它能補償軸向位移、橫向位移，而不會對管道系統或其它設備產生內壓推力。能迅速衰減由于啟動、停車等引起系統壓力波振動，消除水機，且能吸振降噪，_設備正常
運行。
